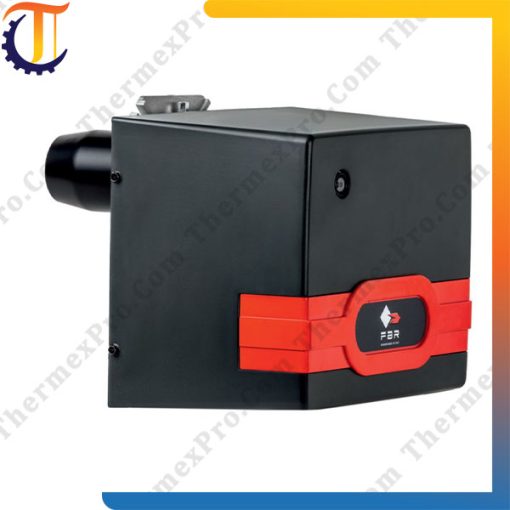

Đầu Đốt Dầu Diesel (D.O) – 1 Cấp G 2

Đầu Đốt Dầu Diesel (D.O) -1 Cấp G 2.

Chúng được cấu tạo bởi: khung nhôm, vỏ bảo vệ có tấm giảm ồn, đầu đốt có vi điều chỉnh hiệu suất cao và độ ổn định ngọn lửa cao.

Kích thước tổng thể nhỏ gọn và bố trí hợp lý các bộ phận với khả năng tiếp cận được tạo điều kiện thuận lợi cho các hoạt động cài đặt và bảo trì.

Trong các phiên bản H, thiết bị thủy lực đóng cửa chớp khí.

Trong các phiên bản R, bộ sấy sơ bộ có khả năng kiểm soát nhiệt độ để đánh lửa nhẹ và chắc chắn ngay cả ở nhiệt độ thấp. Trọn bộ đầu nối 7 cực, mặt bích và miếng đệm để lắp đặt cho nồi hơi, vòi phun, ống mềm, bộ lọc dòng.

DỮ LIỆU KỸ THUẬT G 0HR-G 0SR-G 0H-G 0S-G 1HR-G 1H-G 1S-G 2H MAXI-G 2S MAXI

Hình 1: Dữ Liệu Kỹ Thuật

* Điều kiện tham khảo: Nhiệt độ môi trường 20°C – Áp suất khí quyển 1013 mbars – Độ cao 0 mét (mực nước biển).

** Đo áp suất âm thanh trong phòng thí nghiệm đốt, với đầu đốt đang hoạt động trên nồi hơi beta với khoảng cách 1m (UNI EN ISO 3746).

*** Đối với đầu đốt có nắp bằng thép (F), vui lòng thêm 3 kg vào trọng lượng.

SƠ ĐỒ PHẠM VI HOẠT ĐỘNG G 0HR-G 0SR-G 0H-G 0S-G 1HR-G 1H-G 1S-G 2H MAXI-G 2S MAXI

Hình 2 X = Công suất nhiệt Y = Áp suất trong buồng đốt

Tốc độ đốt đã đạt được dựa trên các nồi hơi thử nghiệm theo tiêu chuẩn EN267 và là dấu hiệu cho thấy đầu đốt phù hợp với nồi hơi. Để hoạt động chính xác của đầu đốt, kích thước buồng đốt phải phù hợp với quy định hiện hành. Trong trường hợp không tuân thủ, hãy liên hệ với nhà sản xuất.

Hình 3 Kích thước G 0HR-G 0SR-G 0H-G 0S-G 1HR-G 1H-G 1S-G 2H MAXI-G 2S MAXI

Hình 4: Thông số phạm vi hoạt động

* Xem “chiều dài ống lửa”

Hình: 5 Tấm nồi hơi

Hình 6: Thông số tấm nồi hơi

CHIỀU DÀI ỐNG LỬA

Chiều dài ống lửa phải được chọn dựa trên các thông số kỹ thuật do nhà sản xuất nồi hơi cung cấp và trong mọi trường hợp, nó phải lớn hơn độ dày của cửa nồi hơi bao gồm cả lớp cách nhiệt của nó.

Trong trường hợp nồi hơi có đảo ngược ngọn lửa hoặc buồng đốt ống khói phía trước, cần phải cách nhiệt khu vực giữa ống ngọn lửa và cửa trước bằng vật liệu chịu lửa. Vật liệu bảo vệ này không được cản trở quá trình chiết xuất ống ngọn lửa.

Hình 7: Thông số chiều dài ống lửa
